第一章 单元测试

1、判断题：
(1)A3幅面的尺寸(B×L)是297x420。（ ）
选项：
A:对
B:错
答案: 【对】

2、判断题：
局部放大图中的比例是指相应要素是线性尺寸之比，具体是指局部放大图的图形比其实物（ ）
选项：
A:对
B:错
答案: 【对】

3、单选题：
图样上机件的不可见轮廓线用什么线表示 （ ）
选项：
A:虚线
B:细实线
C:粗实线
D:细点划线
答案: 【虚线】

4、判断题：
尺寸界线和尺寸线用细实线绘制，可单独画出，也可用其他图线代替。（ ）
选项：
A:错
B:对
答案: 【错】

5、单选题：
关于已知圆弧、中间圆弧、连接圆弧绘图先后顺序正确是 （ ）
选项：
A:先画已知圆弧,再画连接圆弧，最后画中间圆弧。
B:先画已知圆弧,再画中间圆弧，最后画连接圆弧。
C:先画中间圆弧,再画已知圆弧，最后画连接圆弧。
D:先画连接圆弧,再画中间圆弧，最后画已知圆弧。
答案: 【先画已知圆弧,再画中间圆弧，最后画连接圆弧。】

第二章 单元测试

1、单选题：
工程制图中绘制图样的主要方法是（ ）。
选项：
A:正投影法
B:中心投影法
C:都不正确
D:斜投影法
答案: 【正投影法】

2、单选题：
已知空间点A和B的三面投影，下列表述正确的是（ ）。
选项：
A:a’(b’) 表示空间点A在点B的正后方
B:a”(b”) 表示空间点A在点B的右边
C:a(b) 表示空间点A在点B的正下方
D:a’(b’) 表示空间点A在点B的正前方
答案: 【a’(b’) 表示空间点A在点B的正前方】

3、单选题：
已知空间两直线AB和CD，它们的两组同面投影互相平行，则AB和CD（ ）。
选项：
A:平行或交叉
B:相交
C:平行
D:交叉
答案: 【平行或交叉】

4、单选题：
下列说法正确的是（ ）。
选项：
A:物体的一个单面投影只能反映二个向度，无法表达三个向度的空间物体。
B:当两个物体的正面和侧面投影相同，则这两个物体相同。
C:当两个物体的正面投影相同，则这两个物体相同。
D:当两个物体的正面和水平投影相同，则这两个物体相同。
答案: 【物体的一个单面投影只能反映二个向度，无法表达三个向度的空间物体。】

5、单选题：

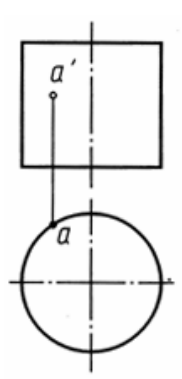

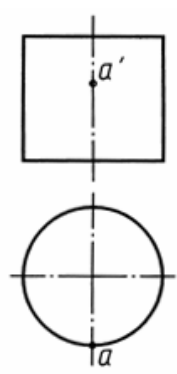

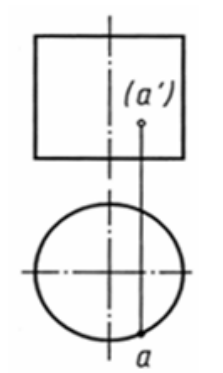

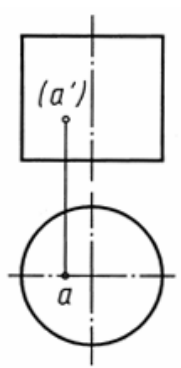

点A在圆柱表面上，正确的一组视图是
选项：
A:

B:

C:

D:

答案: 【

】
